Установка для перекачки и дозирования нефтепродуктов УПДН с учетом по массе

Основные технические характеристики установки:

• Напряжение питания электрических узлов, В - 380±5%  - эл. двигатель насоса, 220±5%  - ШУ, 220±5%  - ПК.
• Потребляемая мощность не более, кВт – 12.
• Информационная связь УПДН-100 и системы управления - интерфейс RS-485, протокол Modbus RTU.
• Основная допустимая относительная погрешность, % - по объему – 0,15, по массе – 0,1.
• Производительность насосного агрегата, м3/час – 100.
• Максимальное давление в системе, не более, мПа - 1,6.
• Рабочий температурный режим, С - -40+50 (У).
• Тип применяемого насоса - КМН 100-80-160.
• Тонкость фильтрации фильтра, мкм – 100.
• Тип применяемого счетчика - массовый кориолисовый расходомер типа KROHNE «Optimass».
• Гарантийный срок эксплуатации - 12 мес. с момента ввода оборудования в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
• Номинальный срок службы УПДН-100 - 10 лет.
• Масса УПДН-100, кг, не более - 670 кг.

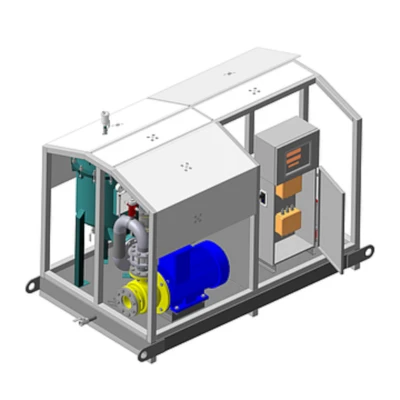

Перечень оборудования, входящего в стандартный комплект установки:

• Консольный насосный агрегат КМН 100-80-160 - Q-100м3/ч, Н-25м, 11кВт.
• Массовый кориолисовый расходомер KROHNE «Optimass» - учет нефтепродуктов в единицах массы и объема. Измерения не зависят от электропроводности, вязкости, плотности и температуры перекачиваемой среды. Стабильные показания измерений в течение всего эксплуатационного срока.
• Фильтр с системой газоотделения, Ду 80 - фильтрация нефтепродуктов с тонкостью 100 мкм, с возможностью отделения паровоздушной смеси и сливом отстоя. Многоразовый фильтрующий элемент.
• Клапан отсечной прямого действия двухпозиционный «Сенс-ПР» с ручным дублером Ду 8. - предназначен для работы в качестве запорного устройства с дистанционным электрическим управлением,  обеспечивает ступенчатое регулирование потоков жидких и газообразных сред в трубопроводах. Имеет два независимых прохода.
• Преобразователь давления «Сенс Пд» - предназначен для измерения избыточного давления и передачи сигналов на систему управления ПК или ПДУ.
• Компенсатор сильфонный фланцевый Ду 80 - для компенсации осевых перемещений трубопроводов и оборудования.
• Клапан обратный межфланцевый латунный Ду 80 - предотвращает обратный поток нефтепродуктов от наливного устройства, в процессе налива.
• Устройство заземления автоцистерн УЗА 2МК-04 (220В) или аналог - устройства заземления используютя для отвода статического электричества и контроля омического сопротивления в связке автоцистерна - устройство заземления.
• Кран шаровый фланцевый Ду 100 - закрытие/открытие потока рабочей среды при операциях слива/налива.
• Взрывозащищенный трехместный пост управления и индикации ПКИВА - предназначен для управления насосным агрегатом во взрывоопасной зоне.
• Защитный корпус электроники и КИПиА - защита электронного оборудования от факторов окружающей среды, расключение оборудования КИП, защита от несанкционированного доступа третьих лиц.
• Трехстрочное отсчетное устройство "ТОПАЗ-106К1Е", 2ExeIIT3 Х - обеспечивает подсчет количества выданного топлива и отображение информации об отпуске, таких как: объем, плотность, масса.  Для отображения информации об отпуске топлива устройство оснащено дисплеем на жидкокристаллических индикаторах. Конструкция и элементная база отсчетного устройства обеспечивают надежную работу в различных климатических условиях при температурах от минус 40 до плюс 50°С.Устройство изготавливается со степенью защиты оболочки IP64 по ГОСТ14254-96 и уровнем взрывозащиты вида “E” по ГОСТ Р 51330.8, имеет маркировку взрывозащиты “2ExeIIT3 Х” и может устанавливаться во взрывоопасной зоне класса 2 в соответствии с гл. 7.3 ПУЭ.
• Пульт управления или контроллер «Топаз 103м1-НБ» или «Топаз 103МК1-НБ» - предназначен для автономного управления Установкой УПДН-100 или выступает в качестве «связующего звена» для управления от Системы управления «Топаз Нефтебаза»
• Рама монтажная с защитными алюминиевыми панелями и экологическим поддоном - з основных узлов Установки от факторов внешней окружающей среды. Легкость обслуживания агрегатов за счет поднимаемых на шарнирах панелей.
