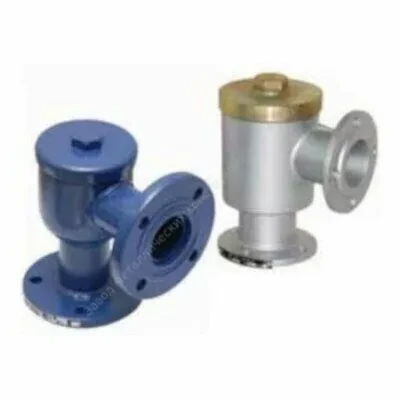

Фильтры угловые ФУ-50, ФУ-50А предназначены для предварительной очистки от механических примесей нефтепродуктов. Фильтры в зависимости от материала выпускаются в двух исполнениях: со стальным корпусом ФУ-50 и с алюминиевым корпусом - ФУ-50А.
Фильтры устанавливаются на линиях приемных трубопроводов резервуаров и ТРК.
По устойчивости к воздействию климатических факторов внешней среды фильтры изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе:
ФУ- 50А У1 ТУ 3689-007-10524112-2002, где
50- условный проход;
У1 - климатическое исполнение;
А - алюминиевый корпус.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Технические характеристики | |||
Наименование параметра | ФУ-50* | ФУ-50А* | |
Условный проход DN | 50 | 50 | |
Габаритные размеры, мм, не более | длина L | 215 | 202 |
ширина B | 230 | 140 | |
высота H | 280 | 260 | |
Присоединительные размеры, мм | D | 140 | 140 |
D1 | 110 | 110 | |
d | 14 | 14 | |
n, шт | 4 | 4 | |
Масса, кг, не более | 6,8 | 4 |
* - Фильтры угловые по требованию заказчика могут быть изготовлены под фланцевое соединение "шип-паз". Во фланцах изделий выполняется "паз". По желанию заказчика изделие может быть укомплектовано ответными фланцами по ГОСТ 12815. Уплотняющие прокладки не поставляются.
- Цена: Цену уточняйте
