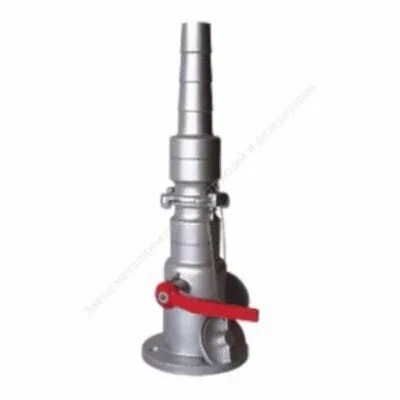

Узел подсоединения системы рециркуляции паров нефтепродуктов УПР 50 и узел сухого разъема УСР-50 предназначен для герметичного соединения линии рециркуляции резервуарного парка АЗС к автоцистерне. Обеспечивает рециркуляцию паров топлива по замкнутому контуру (без выхода их в окружающее пространство) при сливоналивных операциях на АЗС, АЗК и нефтехранилищах.
Узел подключения линии рециркуляции паров устанавливается в колодце слива нефтепродуктов и является соединительным звеном между шлангом дыхательной системы автомобильных цистерн и трубопроводом рециркуляции паров резервуаров.
По устойчивости к воздействию климатических факторов внешней среды УПР изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе:
УПР-50 УХЛ1 ТУ 3689-055-10524112-2003, где
50 - условный проход;
УХЛ1 - климатическое исполнение.
Технические характеристики | ||
Наименование параметров | УПР-50* | |
Условный проход DN | 50 | |
Условное давление, МПа | 0,06 | |
Габаритные размеры, мм, не более | диаметр присоединительного фланца, мм | 160 |
длина, мм | 193 | |
высота (в сборе), мм | 492 | |
Масса, кг, не более | 4,5 |
* УПР-50 по требованию заказчика может быть изготовлен под фланцевое соединение "шип-паз". Ввиду конструктивной особенности во фланце изделия выполняется паз, отличающийся от размеров ГОСТ 12815. По желанию заказчика данные изделия комплектуются ответными фланцами.
Основные атрибуты | |
---|---|
Производитель | Поршень |
Страна производитель | Россия |
- Цена: Цену уточняйте
