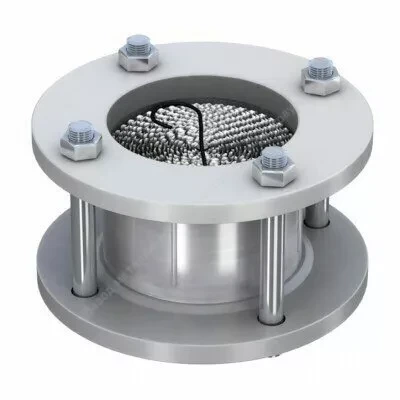

Огневой предохранитель (огнепрегралитель) устанавливают между резервуаром и дыхательным или предохранительным клапаном. Он предназначен для защиты резервуара от проникновения огня (пламени или искры) в газовое пространство через дыхательную аппаратуру, предохраняя этим самым нефть от вспышки или взрыва. Принцип действия огнепреградителя основан на задержке пламени кассетой, размещенной внутри корпуса. Кассета состоит из пакета чередующихся гофрированных и плоских пластин, образующих каналы малого диаметра. Пламя, попадая в каналы малого сечения, дробится на отдельные мелкие потоки. Поверхность соприкосновения пламени с предохранителем увеличивается, возрастает теплоотдача стенкам каналов, и пламя гаснет. Конструкция огневого предохранителя сборноразборная, что позволяет периодически извлекать кассеты для осмотра и контроля за их состоянием.
По устойчивости к воздействию климатических факторов внешней среды огнепреградители изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
ОП-150ААН У1 ТУ 3689-042-10524112-2006, где
150 - условный проход огнепреградителя;
А - алюминиевый корпус с алюминиевой фольгой;
А - огнепреграждающий элемент из алюминиевой фольги;
Н - конструктивное исполнение;
У1 - климатическое исполнение.
Разрешение Ростехнадзора № РРС 00-29813 от 10.06.2008 г.
Наименование параметров | ОП-50 | ОП-50 | ОП-80 | ОП-100 | ОП-100 | ОП-150 | ОП-200 | ОП-250 | ОП-300 | ОП-350 | ОП-500 | |
Условный проход DN | 50 | 50 | 80 | 100 | 100 | 150 | 200 | 250 | 300 | 350 | 500 | |
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч | 25 | 100 | 150 | 100 | 200 | 215 | 380 | 600 | 750 | 900 | 2200 | |
Высота H, мм | 80 | 172 | 200 | 94 | 200 | 250 | 275 | 263 | 295 | 440 | 337 | |
Диаметр D, мм | 140 | 160 | 214 | 207 | 230 | 303 | 375 | 450 | 527 | 635 | 858 | |
Присоединительные размеры, мм | D | 140 | 141 | 184 | 207 | 205 | 260 | 370 | 440 | 485 | 640 | 315 |
D 1 | 110 | 110 | 150 | 170 | 170 | 225 | 335 | 395 | 445 | 600 | 280 | |
d | 14 | 14 | 17 | 18 | 17 | 18 | 18 | 22 | 22 | 22 | 18 | |
n, шт | 4 | 4 | 4 | 4 | 4 | 8 | 12 | 12 | 12 | 16 | 8 | |
Масса, кг, не более | 1,3 | 3 | 5 | 3,6 | 6,1 | 10 | 16 | 20 | 30 | 45 | 70 |
Основные | |
---|---|
Производитель | Поршень |
Страна производитель | Россия |
- Цена: Цену уточняйте
