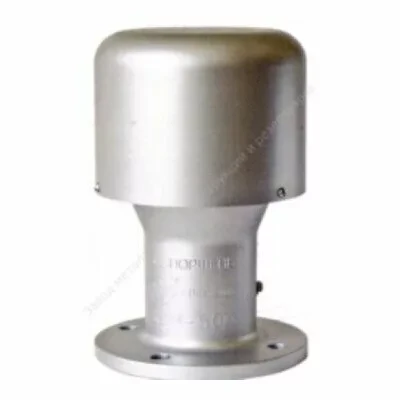

Клапан дыхательный механический типа КДМ 50М со встроенным огнепреградителем предназначен для герметизации газового пространства резервуаров со светлыми нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапан КДМ 50 М является комплектующим изделием резервуаров для нефтепродуктов.
По устойчивости к воздействию климатических факторов внешней среды клапан КДМ 50м изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
КДМ-50М У1 ТУ 3689-070-10524112-2004, где
50 - условный проход клапана;
У1 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-23820 от 14.03.2007 г.
Технические характеристики | |
Наименование параметра | КДМ-50М |
Условный проход DN | 50 |
Рабочее давление, Па (мм вод. ст.), не более | 2000 (200) |
Рабочий вакуум, Па (мм вод. ст.), не более | 250 (25) |
Давление срабатывания, Па (мм вод. ст.), не более | 1400 ± 50 (140 ± 5) |
Вакуум срабатывания, Па (мм вод. ст.), не более | 100…150 (10…15) |
Пропускная способность, м3/ч, не более | 22 |
Диаметр присоединительного фланца (D), мм | 160 |
Диаметр окружности (D1), мм | 125 |
Диаметр крепежных отверстий (d) | 14 |
Количество крепежных отверстий (n) | 4 |
Длина клапана, мм | 160 |
Ширина клапана, мм | 160 |
Высота (H), мм | 245 |
Масса, кг, не более | 3,1 |
Основные | |
---|---|
Производитель | Поршень |
Страна производитель | Россия |
- Цена: Цену уточняйте
