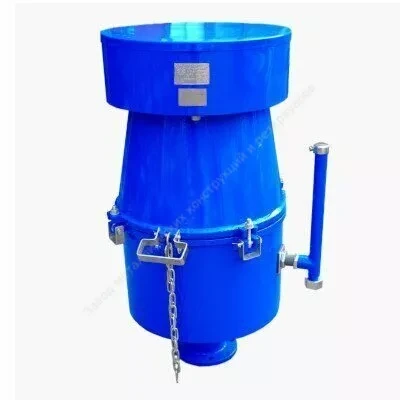

Клапан предохранительный гидравлический КПГ

  • В наличии

Цену уточняйте

+7 (717) 220-49-30
возврат товара в течение 14 дней по договоренности
Клапан предохранительный гидравлический КПГ
Клапан предохранительный гидравлический КПГВ наличии
Цену уточняйте
+7 (717) 220-49-30

Описание

Предохранительный клапан КПГ устанавливают на крыше резервуара на случай, если не сработает дыхательный клапан. Применяют обычно с гидравлическим затвором. При повышении давления в резервуаре газ из него выходит через клапан в атмосферу, а при вакууме атмосферный воздух через клапан поступает в резервуар. Клапан действует следующим образом: при давлении внутри резервуара выше расчетного (для дыхательного клапана) пары нефтепродукта внутри клапана давят на поверхность масла, залитого в клапан, и постепенно, с повышением давления,   вытесняют  его  за перегородку.  Нижняя  часть перегородки выполнена зубчатой для создания более спокойного прохода газовоздушной смеси или воздуха, что способствует плавной работе клапана. Уровень масла в пространстве между стенкой корпуса клапана и перегородкой колпака повышается до момента достижения парами нефтепродуктов впадин зубьев на перегородке и начала прорыва их через слой масла из клапана. При вакууме внутри резервуара клапан действует в обратном направлении до начала проникновения атмосферного воздуха внутрь резервуара через впадины зубцов перегородки. Во время эксплуатации необходимо следить за уровнем масла при помощи указателя уровня (щупа). Клапан заливают низкозамерзающей и слабоиспаряющейся жидкостью — соляровым маслом, водным раствором глицерина, этиленгликолем и др.

Предохранительный мембранный (разрывной) клапан КПГ имеет то же назначение, что и гидравлический предохранительный клапан и отличается от него тем, что вместо гидравлического затвора в нем установлена мембрана. При чрезмерном повышении давления или увеличении вакуума при отказе в работе дыхательного клапана мембрана разрывается.

Клапан предохранительный гидравлический предназначен для работы в комплекте с дыхательными механическими клапанами типа НДКМ, КДМ, КДС при установке на резервуары с нефтью и нефтепродуктами, с допустимым избыточным давлением 200 мм вод. ст. сообщающего газовое пространство резервуара с атмосферой в аварийной ситуации (на случай выхода из строя дыхательного клапана).

По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69.

Клапаны выполнены в искробезопасном исполнении.

Пример обозначения при заказе:

КПГ-200 У1 ТУ 3689-066-10524112-2006, где

КПГ - предохранительный гидравлический клапан;

200 - условный проход клапана;

У1 - климатическое исполнение.

Разрешение Ростехнадзора № РРС 00-29813 от 28.03.2008 г.

Технические характеристики

Наименование параметров

КПГ-100

КПГ-150

КПГ-200

КПГ-250

КПГ-350

Условный проход присоединительного патрубка, мм

100

150

200

250

350

Давление срабатывания, Па (мм вод.ст.)

1764-1961 (180-200)

Вакуум срабатывания в пределах, Па (мм вод.ст.)

343-392 (35-40)

Пропускная способность (по воздуху), м3/ч

200

500

900

1500

2700

Объем заливаемой жидкости гидрозатвора, л

15

22

46,5

Габаритные размеры, мм, не более

длина L

980

980

980

1180

диаметр D

845

845

1120

1030

высота H

1257

1272

1370

1510

Присоединительные размеры, мм, не более

D1

170

225

295

335

445

d

18

18

22

18

22

n

4

8

8

12

12

Масса, кг, не более

134

245

265

Характеристики

Основные атрибуты
Страна производительРоссия
