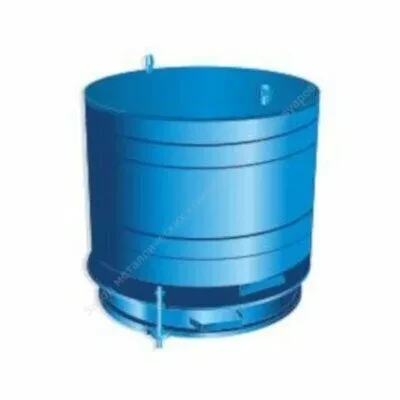

Клапан дыхательный КДС-1500К
Цену уточняйте
- В наличии
Клапан дыхательный КДС-1500К со встроенным огнепреградителем предназначен для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды. Встроенный огнепреградитель препятствует проникновению пламени внутрь резервуара при воспламенении снаружи резервуара выходящих из него паров и газов.
Клапан КДС-1500К устанавливается на монтажный патрубок на крыше резервуара.
Контактирующие поверхности тарелок и седел покрыты фторопластовой пленкой, препятствующей примерзанию сопрягающихся поверхностей.
По устойчивости к воздействию климатических факторов внешней среды клапан изготавливается в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
КДС-1500К/250 У1 ТУ 3689-100-10524112-2007, где
КДС — клапан дыхательный совмещенный,
1500 — типоразмер корпуса клапана,
К — конструктивное исполнение,
250 — условный проход клапана, мм;
У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.
Технические характеристики КДС-1500К:
Характеристики | КДC-1500К/150 | КДC-1500К/200 | КДC-1500К/250 | КДC-1500К/350 | КДС-1500К/500 | |
Условный проход, Dу, мм | 150 | 200 | 250 | 350 | 500 | |
Рабочее давление, Па (мм вод.ст.), не более | 2000 (200) | 2000 (200) | 2000 (200) | 2000 (200) | 2000 (200) | |
Рабочий вакуум, Па (мм вод.ст.), не более | 250 (25) | 250 (25) | 250 (25) | 250 (25) | 250 (25) | |
Давление срабатывания, Па (мм вод.ст.), не более | 1600 (160) | 1600 (160) | 1600 (160) | 1600 (160) | 1600 (160) | |
Вакуум срабатывания, Па (мм вод.ст.), не более | 150 (15) | 150 (15) | 150 (15) | 150 (15) | 150 (15) | |
Пропускная способность, м3/ч, не менее | 450 | 750 | 1000 | 1300 | 1500 | |
Габаритные размеры, мм | диаметр | 638 | 638 | 638 | 638 | 638 |
высота H | 762 | 720 | 756 | 735 | 651 | |
Присоединительные размеры, мм | D | 260 | 315 | 370 | 485 | 640 |
D1 | 225 | 280 | 335 | 445 | 600 | |
d | 18 | 18 | 18 | 22 | 22 | |
n, шт. | 4 | 4 | 6 | 6 | 16 | |
Масса, кг, не более | 100 | 100 | 100 | 100 | 100 | |
| Основные атрибуты | |
|---|---|
| Производитель | Поршень |
| Страна производитель | Россия |
- Цена: Цену уточняйте
