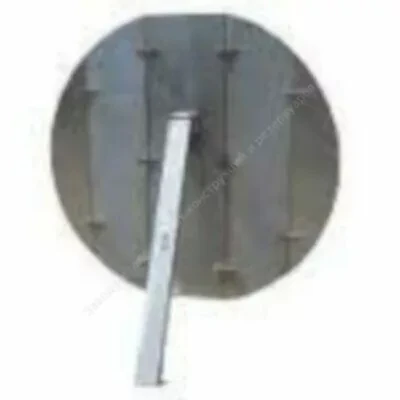

Диск-отражатель ОТР
Цену уточняйте
- В наличии
Диски ОТР предназначены для уменьшения потерь нефтепродуктов при сбросе дыхательными клапанами избыточного давления в резервуарах с нефтью и нефтепродуктами.
Принцип действия диска отражателя ОТР заключается в препятствии попаданию вглубь газового пространства входящей в резервуар струи воздуха. Диск ОТР изменяет направление струи с вертикального на горизонтальное, тем самым защищая наиболее насыщенные глубокие слои газового пространства от перемешивания. Уменьшение потерь при использовании диска достигает 20-25%.
Диски отражатели монтируются в резервуар ниже дыхательного клапана с определенным условным проходом.
По устойчивости к воздействию климатических факторов внешней среды диск-отражатель ОТР изготавливается в исполнении УХЛ категории размещения 3 по ГОСТ-15150.
Пример обозначения диска-отражателя:
ОТР-150 ТУ 3689-048-10524112-2002
Основные параметры и размеры дисков-отражателей ОТР:
Обозначение изделия | ОТР-150 | ОТР-200 | ОТР-250 | ОТР-350 | ОТР-500 |
Диаметр условного прохода, DN | 150 | 200 | 250 | 350 | 500 |
Высота Н | 560 | 661 | 774 | 973 | 1220 |
Ширина В | 468 | 611 | 814 | 1138 | 1450 |
Длина L | 480 | 622 | 834 | 1164 | 1505 |
Масса, кг, не более | 5,7 | 7,95 | 11,1 | 16,5 | 24 |
| Основные | |
|---|---|
| Производитель | Поршень |
| Страна производитель | Россия |
- Цена: Цену уточняйте
