Узел линии накопления с ЭМК
- В наличии
Цену уточняйте
Заказ только по телефону
Описание

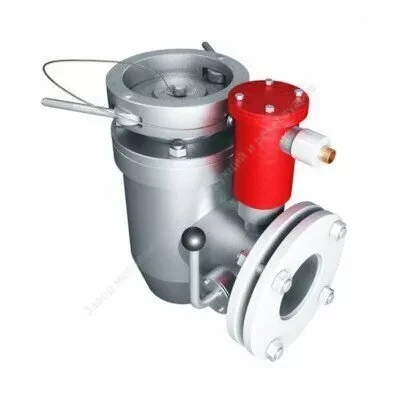

Узел наполнения является соединительным звеном между патрубком рукава автомобильной цистерны (АЦ) и трубопроводом линии наполнения резервуара.
Узел работает в гидравлической системе с давлением 0,6 МПа, при относительной влажности до 95% и температурой от –50°С до +50°С.
Устройство выполнено в климатическом исполнении УХЛ, категория размещения 5 по ГОСТ 15150-69.
Конструкция узла слива включает в себя топливный гидрозатвор, который препятствует распространению пламени по линии наполнения резервуара в соответствии с требованием НПБ 111-98* (п.60).
Технические характеристики
| условный диаметр прохода, Ду, мм | 80 |
|---|---|
| максимальное рабочее давление, МПа | 0,6 |
| пропускная способность не менее, л/мин | 400 |
габаритные размеры, не более: - высота, мм | 404 |
| масса, не более, кг | 19,1 |
| материал | сплав алюминия |
| максимальная протечка в нормальном состоянии | 0,3 л/с |
| тип клапана | нормально/закрытый |
| время открытия клапана, с | 1,5 |
| время закрытия клапана, с | 0,5 |
| рабочая температура | от -50 до +50оС |
| влажность | 95% при t=+25оС |
| продолжительность включения (ПВ) | 100% |
| потребляемая мощность (в открытом состоянии), Вт | 10 |
| мощность форсированного открытия (в течение 3с после подачи питания), Вт | 300 |
| совместимые блоки управления электромагнитным приводом | БА-01, МС-1 |
Узел наполнения состоит из следующих основных частей:
- Корпус узла наполнения изготовлен из алюминиевого сплава, служит для ступенчатого перелива нефтепродукта в трубопровод наполнения через поплавковый клапан;
- Зажимное эксцентриковое кулачковое устройство предназначено для фиксации патрубка рукава АЦ в сливной муфте;
- Крышка закрывает сливную муфту в нерабочем состоянии;
- Клапан поплавковый предназначен для пропуска нефтепродукта только в одном направлении является самозакрывающимся устройством при окончании операции слива из АЦ (НПБ 111-98*).
Для подключения узла необходимо:
- открыть кулачковое эксцентриковые зажимы, снять крышку;
- установить сливной патрубок АЦ и зафиксировать его кулачковыми зажимами;
- после открытия сливного устройства на АЦ поток нефтепродукта откроет поплавковый клапан и топливо начнет поступать в резервуар;
- после окончания операции слива поплавковый клапан закроется;
- отсоединение сливного шланга производить в обратной последовательности.
- При эксплуатации производить осмотр деталей узла наполнения не реже одного раза в месяц.
Примечание
В состав входит электромагнитный клапан, ответный фланец с болтами и гайками.
ВНИМАНИЕ!
Дополнительно вы можете заказать фильтр сетчатый (не входит в стандартную поставку Узла наполнения).
Характеристики
| Основные атрибуты | |
|---|---|
| Производитель | ПНСК |
| Страна производитель | Россия |
Информация для заказа
- Цена: Цену уточняйте
