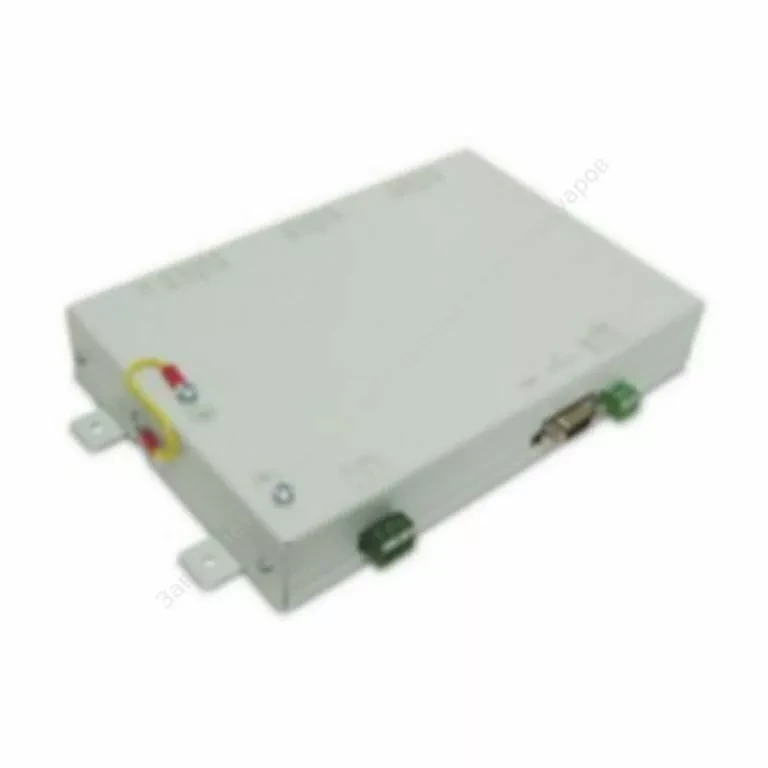

Блок сопряжения Топаз-319-04

Блок сопряжения предназначен для управления для управления по интерфейсу RS-485 топливораздаточными и/или газонаполнительными колонками (в зависимости от версии программного обеспечения):

• ТРК Scheidt&Bachmann; с использованием протокола обмена V11, Scheidt&Bachmann; GmbH;
• ТРК Dresser Wayne серий Global Star, Global Century, Star Ultra, SU86X, Х2000, Х2003, а также ТРК Meksan с использованием протокола обмена DART PUMP INTERFACE v.2.10 (FullDart, StandartDart);
• ТРК и ГНК "Tatsuno Rus" с использованием протокола обмена "Communication protocol for use between the controlling computer and a dispenser counter PDE", BG Elektronik, 1999;
• ТРК и ГНК Adast серий 899, 4600/4700, 4800/4900 с использованием протокола обмена "EasyCall";
• ТРК и ГНК NuovoPignone серий DPX-A, DPX-F, DPxx-050 (OTPvers.E)" с использованием протокола обмена Dispenser communication protocol, NuovoPignone 1996-2000;
• ГНК ТИМ с использованием протокола обмена "Протокол обмена данными ККМ и контроллера ТРК КЗСГ-1 версия 1.01, ООО НПФ "ТИМ", 2003;
• ТРК NOVA с использованием протокола обмена "Dlink2 FD (редакция 2)".

Дополнительно возможно управление ТРК, работающими по интерфейсу RS-485, с использованием Протокола обмена данными между системой управления и топливораздаточной колонкой, Версия 2.0.

Блок сопряжения является комбинированным устройством и функционально состоит из:

• двух трехканальных драйверов протоколов связи с ТРК, обеспечивающих управление 6-ю двухсторонними или 12-ю односторонними ТРК, имеющими до пяти рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону;
• конвертора протоколов Искра - 2.0, обеспечивающего управление 6-ю двухсторонними или 12-ю односторонними колонками, имеющими до пяти рукавов на одну сторону.

Варианты управления блоком сопряжения:

1. По интерфейсу RS-232.
2. От системы управления, в качестве которой используется персональный компьютер:
3. Протокол Искра 1.72 расширенный  (необходимо выбрать схему работы блока Протокол Искра, RS-232)
4. Протокол обмена данными между системой управления и топливораздаточной колонкой, Версия 2.0 (необходимо выбрать схему работы блока Протокол 2.0,  RS232)
5. По интерфейсу RS-485.
6. По протоколу 2.0" от системы управления, в качестве которой используется:

• персональный компьютер или миникомпьютер;
• пульт дистанционного управления;
• ККМ через контроллер.

В этом случае необходимо выбрать схему работы блока Протокол 2.0 (RS-485).

Настройка блока производится с компьютера через программу "Настройка Топаз-319, 119-30, 106К1ЕхД-002".

Блок сопряжения Топаз-319-04 S&B; заменяет снятый с производства Топаз-119-18М.
