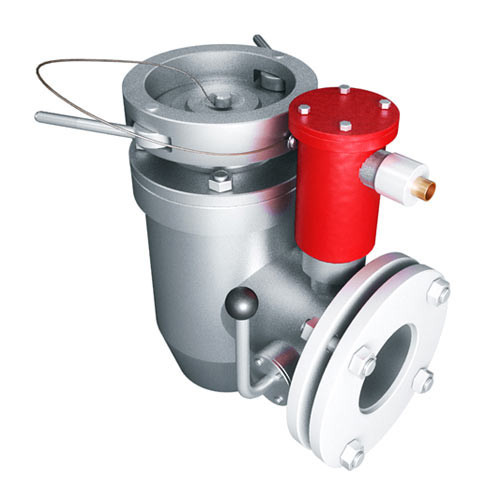

Узел линии накопления с ЭМК

  Узел линии накопления с ЭМК
В наличииОптом и в розницу

Оптовые и розничные цены уточняйте

Написать
  • +7 показать номер +7 (717) 220-49-30
  • +7 (727) 971-96-84
  • Адрес и контакты
    • Телефон:
      +7 (717) 220-49-30
      +7 (727) 971-96-84
    • Контактное лицо:
      Александр
    • Адрес:
      ул. Бейбитшилик, 33/1, офис 301, Астана, Казахстан
    • Email:
      info@azs-market.com

Назначение

Узел наполнения является соединительным звеном между патрубком рукава автомобильной цистерны (АЦ) и трубопроводом линии наполнения резервуара.

Узел работает в гидравлической системе с давлением 0,6 МПа, при относительной влажности до 95% и температурой от –50°С до +50°С.

Устройство выполнено в климатическом исполнении УХЛ, категория размещения 5 по ГОСТ 15150-69.

Конструкция узла слива включает в себя топливный гидрозатвор, который препятствует распространению пламени по линии наполнения резервуара в соответствии с требованием НПБ 111-98* (п.60).

Технические характеристики

условный диаметр прохода, Ду, мм  80
максимальное рабочее давление, МПа  0,6
пропускная способность не менее, л/мин        400

габаритные размеры, не более:

 - высота, мм
 - ширина, мм
 - диаметр присоединительного фланца, мм
 - диаметр присоединительного фланца с ручкой ручного управления, мм



404
265
195
244

масса, не более, кг  19,1
материал  сплав алюминия
максимальная протечка в нормальном состоянии  0,3 л/с
тип клапана  нормально/закрытый
время открытия клапана, с  1,5
время закрытия клапана, с  0,5
рабочая температура  от -50 до +50оС
влажность  95% при t=+25оС
продолжительность включения (ПВ)  100%
потребляемая мощность (в открытом состоянии), Вт  10
мощность форсированного открытия (в течение 3с после подачи питания), Вт  300
совместимые блоки управления электромагнитным приводом  БА-01, МС-1

Узел наполнения состоит из следующих основных частей:

  1. Корпус узла наполнения изготовлен из алюминиевого сплава, служит для ступенчатого перелива нефтепродукта в трубопровод наполнения через поплавковый клапан;
  2. Зажимное эксцентриковое кулачковое устройство предназначено для фиксации патрубка рукава АЦ в сливной муфте;
  3. Крышка закрывает сливную муфту в нерабочем состоянии;
  4. Клапан поплавковый предназначен для пропуска нефтепродукта только в одном направлении является самозакрывающимся устройством при окончании операции слива из АЦ (НПБ 111-98*).

Для подключения узла необходимо:

  1. открыть кулачковое эксцентриковые зажимы, снять крышку;
  2. установить сливной патрубок АЦ и зафиксировать его кулачковыми зажимами;
  3. после открытия сливного устройства на АЦ поток нефтепродукта откроет поплавковый клапан и топливо начнет поступать в резервуар;
  4. после окончания операции слива поплавковый клапан закроется;
  5. отсоединение сливного шланга производить в обратной последовательности.
  6. При эксплуатации производить осмотр деталей узла наполнения не реже одного раза в месяц.

Примечание

В состав входит электромагнитный клапан,  ответный фланец с болтами и гайками.

ВНИМАНИЕ!

Дополнительно вы можете заказать фильтр сетчатый (не входит в стандартную поставку Узла наполнения).
