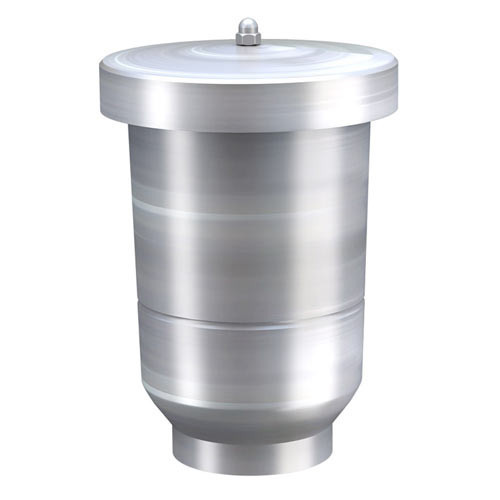

Пневмоклапан СМДК Ду 100
- В наличии
- Оптом и в розницу
Цену уточняйте
- +7 (727) 971-96-84
Описание
Назначение
Пневмоклапан предохранительный реверсивный, совмещенный с огнепреградителем СМДК-1М, предназначен для регулирования давления паров в газовом пространстве резервуаров для светлых нефтепродуктов и предотвращения проникновения искр и пламени внутрь резервуара.
СМДК-1М устанавливается на линии деаэрации на резервуарах АЗС и резервуарах объектов нефтепродуктообеспечения.
По устойчивости к воздействию климатических факторов внешней среды, СМДК-1М изготавливается в исполнении УХЛ категория размещения 1 по ГОСТ 15150-69.
Условия эксплуатации: относительная влажностью до 95% и температурой от –50 до +50 °С.
Схема
Обозначения на схеме:
- Крышка
- Корпус
- Присоединительный разъем
Технические характеристики
| минимальный диаметр прохода, мм | 100 |
|---|---|
| пропускная способность, м3/мин | 3,4 |
| давление выпуска / впуска паров, МПа | 0,02/0,01 |
| присоединительная резьба по ГОСТ 24705-81 | труб. 4” |
| габаритные размеры, не более: | |
| - высота, мм | 257 |
| - диаметр, мм | 182 |
| масса, не более, кг | 6,0 |
| материал | АМГ |
Техническое обслуживание
При эксплуатации производить осмотр тарелок, сеток и элемент огнепреградителя в следующие сроки:
- в весенне-летний период – не менее одного раза в месяц;
- при температуре ниже нуля не менее двух раз в месяц.
При профилактических осмотрах кассеты клапана необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений и пыли.
Текущий ремонт
Текущий ремонт составных частей клапана указания по поиску и устранению последующих отказов и повреждений, которые возможны при эксплуатации, приведены в таблице:
Информация для заказа
- Цена: Цену уточняйте
