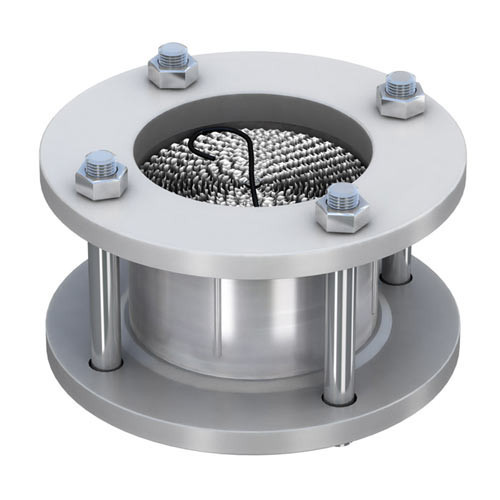

Огнепреградитель ОП-50

Назначение

1. Огнепреградитель ОП предназначен для предотвращения проникновения искр и пламени в резервуар.
2. Огнепреградитель устанавливается на линиях технологических системах резервуаров АЗС и резервуаров опасных производственных объектов нефтепродуктообеспечения.
3. ОП изготавливается в климатическом исполнении УХЛ, категории размещения 5 по ГОСТ 15150-69. Рабочий интервал температур от -50 до +50С.
4. Действие ОП основано на поглощении тепла пламени и искры материалом кассеты, в результате чего, температура падает ниже температуры воспламенения паров нефтепродукта и происходит погашение пламени или искр.
5. Время сохранения работоспособности ОП при воздействии пламени не менее 1 часа
6. Конструкция кассеты огнепреградителя сборно-разборная (для проведения регламентных и монтажных работ).

Описание

Техническое обслуживание:

При эксплуатации производить осмотр тарелки клапана, сетки, пружины не реже 1 раз в 2 года

1. Огнепреградитель ОП предназначен для предотвращения проникновения искр и пламени в резервуар.
2. Огнепреградитель устанавливается на линиях технологических системах резервуаров АЗС и резервуаров опасных производственных объектов нефтепродуктообеспечения.
3. ОП изготавливается в климатическом исполнении УХЛ, категории размещения 5 по ГОСТ 15150-69. Рабочий интервал температур от -50 до +50С.
4. Действие ОП основано на поглощении тепла пламени и искры материалом кассеты, в результате чего, температура падает ниже температуры воспламенения паров нефтепродукта и происходит погашение пламени или искр.
5. Время сохранения работоспособности ОП при воздействии пламени не менее 1 часа
6. Конструкция кассеты огнепреградителя сборно-разборная (для проведения регламентных и монтажных работ).

Руководство по эксплуатации:

1. ОП имеют разборную конструкцию: внутри обоймы вставлен рабочий элемент кассета изготовленная и алюминиевой гофрированной ленты, намотанной вокруг ости. При необходимости вышедшую из строя кассету можно заменить на новую.
2. ОП-40 устанавливается на линии резервуара за счет резьбового соединения обоймы с ответствующими патрубками трубопровода.
3. Огнепреградители ОП-50, ОП-80, ОП-100 имеют разработанную конструкцию обоймы вставляется в пазы фланцев через уплотнительные прокладки и вместе с ними зажимается шпильками и гайками М16.
4. Огнепреградители ОП-50, ОП-80, ОП-100 устанавливаются на трубопроводе сварным соединением стальных фланцев с соответствующими патрубками трубопровода.
5. Период обслуживания (весна- осень). Продувка очистка от посторонних наростов и загрязнений.

При профилактических осмотрах кассету необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений и пыли.

Схема

Обозначения на схеме:

1. Корпус.
2. Кассета.
3. Присоединительный штуцер.

Примечание

В комплект входят необходимые для установки фланцы, шпильки и гайки.

Технические характеристики
